鍋爐軟化水處理設備主要由交換柱、鹽液系統、四通閥、微電腦控制器等組成。通常四通閥和微電腦控制器容易出現問題。

　　微電腦程序控制示意圖如圖所示：

　　軟水交換器程序示意圖

  如圖所示，鍋爐軟化水處理設備還原的主要工位分別是松床、再生、置換、清洗。當每個工位的工作時間完成后，進水總閥關閉，電機轉動，然后啟動，繼續下一個工位。

  鍋爐軟化水處理設備在使用一年以后，出現了產水硬度超標，通過調整工位時間，產水符合要求。但是，工作一個月后，又出現了產水不符合要求。通過解體四通閥，發現四通閥齒輪間隙過大，我們更換了配件齒輪，調試時發現還是沒解決問題，而且，還出現了亂工位的現象。更換轉換工位的微動開關，調試完，出水仍然有硬度超標現象。最后，確定為錐形四通閥已經磨損，無法達到設計時的標準，造成軟化水處理設備不能正常工作，總結存在的主要問題如下：

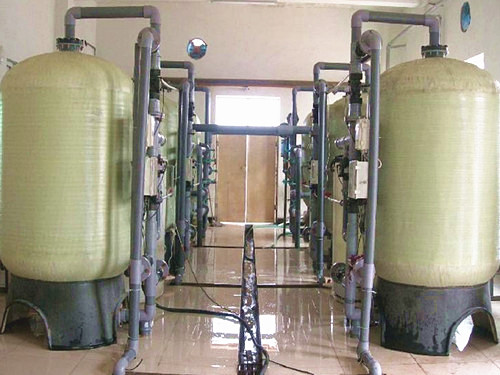

鍋爐軟化水處理設備

　　1、四通閥轉動有錯位，引起四通閥開度變小，同樣的工作時間，造成交換柱還原不徹底，影響了下一個周期產水合格情況。

　　2、微動開關檢測間隙發生變化，微電腦控制器檢測不到工位轉換信號，影響電腦程序自動執行。因為微動開關與四通閥上的傳感器有一個檢測靈敏范圍，若超出這個靈敏區，微動開關就檢測不到信號，造成程序錯誤。

　　3、交換器出水不合格由于還原交換柱的介質有鹽液，具有腐蝕性，造成錐形碳鋼四通閥腐蝕，在轉動過程中又產生磨損等，造成四通閥竄流，使出水不合格。當四通閥轉動不到位時，使交換柱還原不徹底，造成交換柱產水量減少，而出現不合格軟化水

　　改造措施

　　通過分析找出了影響交換器產水不合格情況的原因，主要是交換器的核心部件四通閥和檢測元件引起，四通閥的穩定性直接影響交換器的工作狀況。因此，決定更換四通閥，我們通過查詢大量資料，選擇了一種新型的專利產品四通閥，準備對軟水設備進行創新改進，主要是對四通閥和管路系統進行改進。根據新型四通閥的介紹，可優化管道系統，提高設備產水能力和超負荷能力，保證設備產水符合國家標準，保證工藝生產使用軟化水。
